Vakuumventil avlopp: Rätt placering löser luktproblem

En vakuumventil kan rädda ett avloppssystem som annars suger ur vattenlåsen, gurglar eller luktar illa efter spolning. Det viktiga är inte bara vilken modell du väljer, utan var den sitter, hur den monteras och om den faktiskt passar just den del av avloppet som behöver avlastas. Här går jag igenom hur placeringen bör tänkas i badrum och VVS, vad reglerna säger och vilka misstag som oftast gör att lösningen misslyckas.

Vad ventilen faktiskt gör och varför placeringen är så viktig

Jag brukar beskriva vakuumventilen som en enkel luftsluss. När vatten rinner snabbt genom avloppet bildas undertryck, och då öppnar membranet i ventilen så att luft kan sugas in i systemet i stället för att vattenlåset töms. Det är just därför placeringen är avgörande: sitter ventilen för långt från den ledning där problemet uppstår, eller på en punkt som inte “ser” undertrycket, händer väldigt lite.

• Den hjälper mot baksug, alltså när avloppet försöker dra ur vattenlåset.
• Den minskar gurgel och lukt när systemet behöver extra luft.
• Den löser inte stopp; om vattnet stiger i WC:n vid spolning är det oftare en förträngning eller ett flödesproblem.
• Den är inte en universalersättning för all avluftning i huset.

Det här är den punkt många missar. En ventil som sitter “snyggt” men fel kan fortfarande lämna dig med samma luktproblem, och då har du bara byggt in en servicefråga i stället för att lösa felet. Nästa steg är därför att se vilka placeringar som faktiskt brukar fungera i badrum.

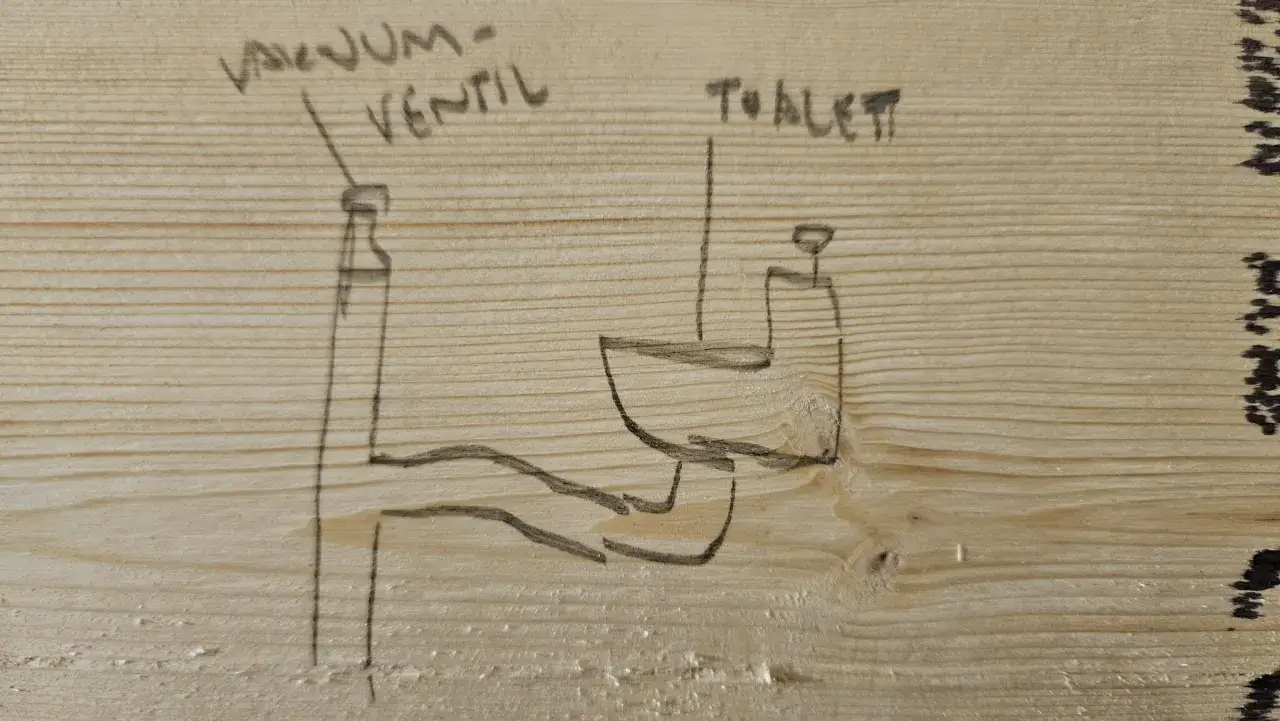

Där jag skulle placera den i ett badrum

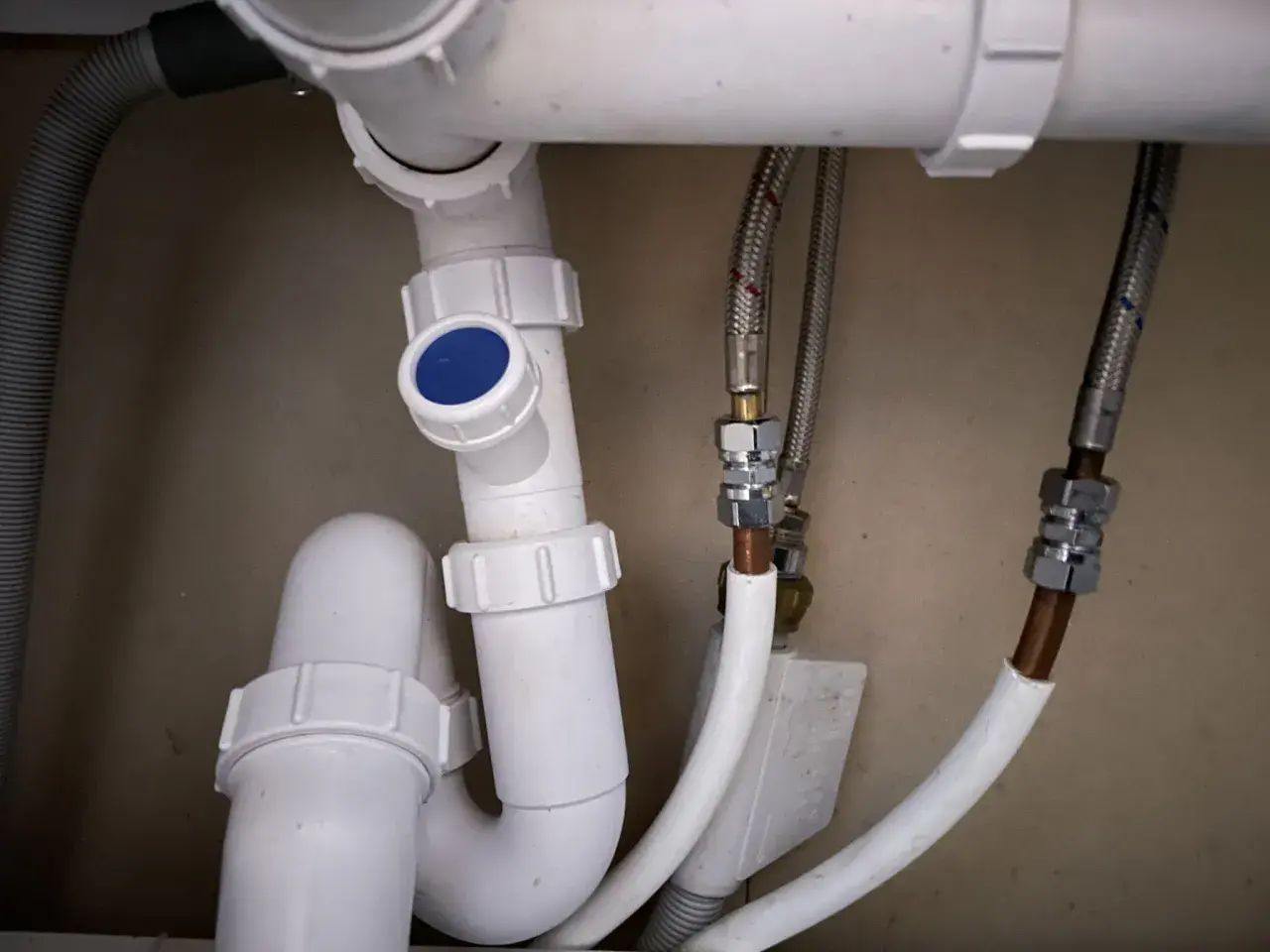

I praktiken vill jag ha ventilen så nära den del av ledningen där undertrycket uppstår som möjligt, men ändå på en plats där jag kan nå den utan att riva inredning. För vanliga badrum är det oftast under tvättställ, i en servicelucka eller på en tydlig vertikal grenledning i anslutning till en WC- eller duschdel. Tillverkaranvisningar för den här typen av ventiler brukar också kräva lodrät montering och ett fritt utrymme runt ventilen, ofta minst 150 x 150 mm, så att membranet fungerar och ventilen går att serva.

Jag undviker nästan alltid lösningar där ventilen hamnar i en kall vind, bakom fast byggnadsmaterial eller så lågt att den inte längre är den högsta praktiska punkten i den del av systemet den ska avlasta. Även om många ventiler är testade för temperaturer mellan -20 och +60 °C betyder det inte att de fungerar lika bra i ett utrymme där luften står stilla, fryser eller gör service nästan omöjlig.

När den här grundplaceringen sitter blir nästa fråga vad reglerna faktiskt tillåter och kräver.

Reglerna sätter gränser för vad ventilen får ersätta

Boverket är tydligt med att luftning av spillvattenledning ska hindra baksug och föra bort lukt, och att installationen inte får skapa olägenheter i byggnaden eller omgivningen. I branschreglerna för Säker Vatten ska en spillvatteninstallation dessutom ha minst en luftning genom yttertak. Det betyder i praktiken att jag ser vakuumventilen som en lokal eller kompletterande lösning, inte som ett frikort att ta bort all riktig avluftning.

Jag tänker ofta på det som skillnaden mellan primärluftning, som avluftar hela stammen, och sekundärluftning, som bara hjälper en lokal grenledning. Vakuumventilen hör nästan alltid hemma i den senare kategorin.

Det här är min tumregel: takluftning för helheten, vakuumventil för den punkt där avloppet behöver extra hjälp. Om du har ett äldre hus med flera våtrum på samma stam räcker det ofta inte med en enda liten ventil under en kommod, och om du har enskilt avlopp eller en infiltration ska du vara ännu mer försiktig med att improvisera bort avluftningen. Nästa avsnitt handlar om misstagen som gör att även en tekniskt rätt vald ventil ändå börjar krångla.

Vanliga misstag som gör att det luktar ändå

• Ventilen monteras horisontellt, trots att den ska stå lodrätt för att membranet ska arbeta rätt.
• Den byggs in för hårt, så att man inte kommer åt den utan att riva inredning.
• Den hamnar i ett kallt utrymme där kondens, kyla eller frost påverkar funktionen.
• Den används för att dölja ett stopp, trots att problemet egentligen sitter längre ner i röret.
• Den placeras för lågt, så att den inte fångar den del av ledningen där undertrycket uppstår.
• Ingen kontrollerar den efteråt, trots att en enkel årlig inspektion brukar räcka långt.

Det sista är nästan alltid underskattat. En vakuumventil är liten, men den är fortfarande en mekanisk komponent med ett membran som behöver kunna röra sig fritt. Därför är det klokt att tänka service redan när du bestämmer var den ska sitta, inte först när badrummet är färdigbyggt. Nästa steg är att göra själva montaget så enkelt att ventilen verkligen går att leva med över tid.

Så monterar jag den för att den ska fungera i längden

1. Jag identifierar först vilken grenledning eller avloppsdel som faktiskt får problem, i stället för att bara leta efter en ledig yta.
2. Jag väljer en lodrät punkt nära den delen av systemet, men med fri åtkomst för service. I praktiken håller jag mig gärna inom ungefär ±5 grader från vertikalt montage.
3. Jag säkerställer att det finns minst 150 x 150 mm fri yta runt ventilen så att den kan kontrolleras och rengöras.
4. Jag undviker att placera den där temperaturen kan bli för låg eller där den riskerar att byggas in permanent bakom fast inredning.
5. Jag kontrollerar att systemet fortfarande har rätt huvudluftning där det behövs, så att ventilen bara gör sin lokala uppgift.
6. Efter montering testar jag med flera spolningar och ett par normala tappningar, och lyssnar efter gurgel, lukt eller långsam avrinning.

Om du vill vara extra noggrann är det också rimligt att välja en ventil som är avsedd för den dimension du faktiskt har i röret och som är testad enligt SS-EN 12380. Det är inte detaljer för deras egen skull, utan sådant som brukar avgöra om en diskret lösning blir långlivad eller bara tillfällig.

Det jag kontrollerar innan väggen stängs

• Ventilen står lodrätt och sitter på rätt höjd i förhållande till den ledning den ska avlasta.
• Jag kommer åt den utan att demontera fast inredning.
• Det finns tillräckligt med utrymme runt ventilen för inspektion och byte.
• Det finns ingen annan tydlig orsak till problemet, som stopp, dålig lutning eller felkopplad ledning.
• Husets övriga spillvattenluftning är inte borttagen av misstag.

Min korta tumregel är enkel: en bra vakuumventil ska vara lätt att nå, sitta där undertrycket faktiskt uppstår och bara lösa just det problemet. Om den är svår att hitta, sitter för kallt eller används som ersättning för en större felkonstruktion, är den fel placerad även om den tekniskt sett fungerar en stund. Om du är osäker på var undertrycket uppstår är det bättre att låta en VVS-montör bedöma ledningen innan väggen stängs.
